此材料多少錢一公斤，本頁面資源信息價(jià)格僅供參考，因現(xiàn)貨庫存規(guī)格、數(shù)量及價(jià)格隨時(shí)在變動(dòng)，無法一一及時(shí)更新，如有需求請(qǐng)聯(lián)系我司客服詳詢！達(dá)州達(dá)川HAP50進(jìn)口ASP23高速鋼提供mqkd達(dá)州達(dá)川HAP50進(jìn)口ASP23高速鋼提供形成終應(yīng)力分布的狀態(tài)，但是經(jīng)過金相觀察發(fā)現(xiàn)，該斷裂扭力臂銷在表層至0.3mm處仍有大量的殘留奧氏體未發(fā)生馬氏體轉(zhuǎn)變，這樣引起的體積膨脹就小得多，而且殘留奧氏體塑性好，對(duì)周圍殘留奧氏體轉(zhuǎn)變的體積膨脹阻礙小。

　　表列簡(jiǎn)式用于計(jì)算似值。f值：一般型號(hào)及帶a的為3.34，帶b的為2.65，帶c的為2.26。e值：一般型號(hào)及帶a的為3.26，帶b的為2.44，帶c的為2.24。結(jié)構(gòu)鋼一般用于承載等用途，在這些用途中鋼的強(qiáng)度是一個(gè)重要設(shè)計(jì)標(biāo)準(zhǔn)。結(jié)構(gòu)鋼可以細(xì)分為：合金結(jié)構(gòu)鋼碳素結(jié)構(gòu)鋼低合金結(jié)構(gòu)鋼耐熱結(jié)構(gòu)鋼等等。這類鋼,由于具有合適的淬透性，經(jīng)適宜的金屬熱處理后，顯微組織為均勻的索氏體、貝氏體或ji細(xì)的珠光體，因而具有較高的抗拉強(qiáng)度和屈強(qiáng)比（一般在0.85左右），較高的韌性和pi勞強(qiáng)度，和較低的韌性－脆性轉(zhuǎn)變溫度，可用于制造截mian尺寸較大的機(jī)器零件。碳素結(jié)構(gòu)鋼，英文名：carbonstructuralstee。

　?、偬迹阂话愫剂繛?.70～1.65％，以保證足夠的碳與各種碳化物形成元素相配合。

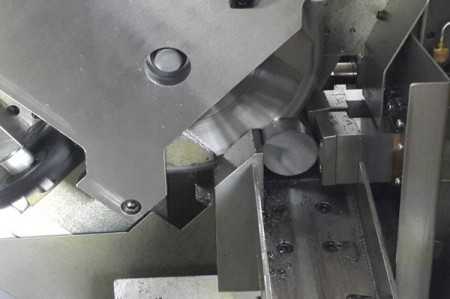

　?、阪u和鉬：高速鋼回火時(shí)產(chǎn)生二次硬化基本的合金元素。鎢和鉬作用相似，Mo的原子量約為W的一半,一般可用1％Mo取代2％W。高速鋼中主要的碳化物是以Fe、Mo、W為主的復(fù)合碳化物,它在淬火時(shí)部分固溶，回火時(shí)又以碳化物彌散析出用什么切割A(yù)SP23,使鋼強(qiáng)化，提高硬度和耐磨性,剩下未溶的碳化物（主要來自共晶碳化物）可阻止淬火加熱時(shí)的晶粒長(zhǎng)大和增加耐磨性。含鉬的高速鋼鑄態(tài)共晶碳化物網(wǎng)較細(xì)薄，易于加工破碎，分布較均勻，顆粒較小，熱塑性和韌性也較高；但含鉬的鋼易脫碳，淬火過熱敏感性也較大，而鎢鋼在此方面正與之相反。因此鎢和鉬適當(dāng)配合，能獲得綜合性能更好的鋼種。

　　③鉻：為保證鋼的高淬透性,各種高速鋼都含鉻4％左右。鋼中形成以鐵鉻為主的碳化物，鉻也可溶于碳化物中形成合金碳化物,促使這些難溶碳化物淬火時(shí)較多地固溶。使淬火馬氏體具有足夠的碳和合金元素,有利于回火時(shí)大量析出碳化物。所以鉻對(duì)二次硬化也有間接作用。此外，含4％鉻對(duì)高速鋼的抗氧化性起重要作用。

　　④釩：所有高速鋼都含釩1％以上。碳化釩淬火加熱時(shí)可部分固溶，回火時(shí)析出彌散的碳化釩，有力地增強(qiáng)二次硬化作用；未溶的碳化釩有助于阻止淬火加熱時(shí)晶粒長(zhǎng)大，而且由于硬度極高，能顯著提高鋼的耐磨性；但降低了可磨削性。高釩鋼中如能采取措施細(xì)化一次碳化物的顆粒，可改善磨削性。目前，有效的辦法是用霧化法快速冷卻鋼液得到合金粉末，制成粉末冶金高速鋼，使一次碳化物得到細(xì)化。

　　⑤鈷：本身不形成碳化物，其作用主要是增加回火時(shí)析出碳化物的形核率，減緩其聚集長(zhǎng)大速度。此外，鈷可提高高速鋼晶界熔化溫度，因而提高鋼的淬火溫度，使奧氏體內(nèi)的合金度增大。這些作用都有效地提高了高速鋼的耐熱性，但鈷含量過高時(shí)也會(huì)降低鋼的韌性。

　　其中Mn、Mo、Cr、B的作用強(qiáng)，其次是Ni、Si、Cu。而強(qiáng)碳化物形成元素如V、Ti、Nb等，只有溶于奧氏體中時(shí)才能增大鋼的淬透性。②影響鋼的回火過程。由于合金元素在回火時(shí)能阻礙鋼中各種原子的擴(kuò)散，因而在同樣溫度下和碳素鋼相比，一般均起到延遲馬氏體的分解和碳化物的聚集長(zhǎng)大作用，從而提高鋼的回火穩(wěn)定性，即提高鋼的抗回火軟化能力，V、W、Ti、Cr、Mo、Si的作用比較顯著，Al、Mn、Ni的作用不明顯。含有較高含量的碳化物形成元素如V、W、Mo等的鋼，在500～600℃回火時(shí)，析出細(xì)小彌散的特殊碳化物質(zhì)點(diǎn)如V4CMo2C、W2C等。代替部分較粗大的合金滲碳體，使鋼的強(qiáng)度不再下降反而升高，即出現(xiàn)二次硬化（見回火。

　　蘇州東锜公司始終堅(jiān)持質(zhì)量求生存、用戶至上的信念和“追求卓越、打造精品”的經(jīng)營(yíng)理念，誠信、實(shí)力和產(chǎn)品質(zhì)量獲得業(yè)界的認(rèn)可。以優(yōu)質(zhì)的產(chǎn)品、合理的價(jià)格，竭誠為廣大客戶提供優(yōu)良的服務(wù)并和大家取得更好的經(jīng)濟(jì)效益，歡迎各界朋友蒞臨參觀、指導(dǎo)和業(yè)務(wù)洽談，我們將竭誠為你服務(wù)，共創(chuàng)美好的未來。

本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲(chǔ)空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請(qǐng)發(fā)送郵件至tokaits@163.com舉報(bào)，一經(jīng)查實(shí)，本站將立刻刪除。

下一篇：sus630去應(yīng)力退火模具鋼化學(xué)成分
